概述

檢測范圍

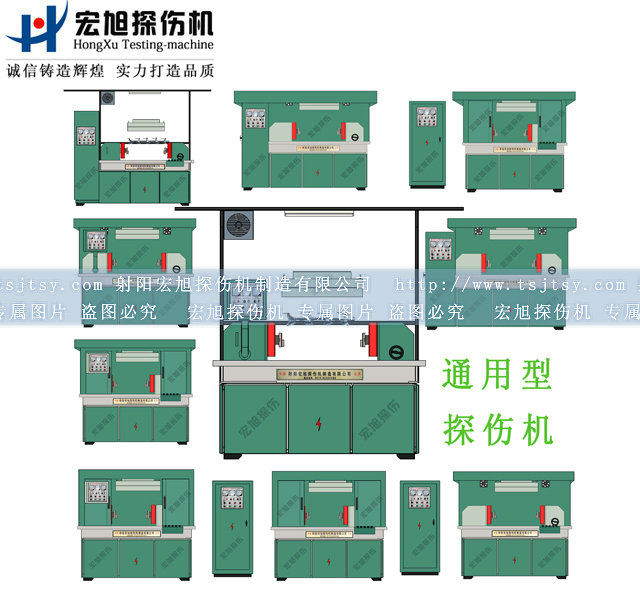

通用型熒光磁粉探傷機可檢測工件

1、鐵磁性材質的軸、棒、板、圈及其它異形工件；

2、直徑不超過周向磁化電流10分之一的鐵磁性零部件；

3、長度不超過設備極間距的鐵磁性零部件；

4、表面無涂層的鐵磁性零部件；

5、零件的重量可單人取放上下料；

功能特點

1、通用型熒光磁粉探傷機，磁檢測，能發現零部件表面及近表面因機加工和疲勞而引起的裂痕等細微缺陷。

2、通用型熒光磁粉探傷機，按一人操作設計，

3、通用型熒光磁粉探傷機，采用PLC對設備除上下料外的夾緊、噴灑磁懸液、周縱向復合磁化、松夾等工序進行自動控制。

4、通用型熒光磁粉探傷機，采用直接通電法對鐵磁性零部件進行周向磁化檢測縱向裂紋，采用磁化線圈對鐵磁性零部件進行縱向磁化檢測周向裂紋。

5、通用型熒光磁粉探傷機，隨機標配環氧板或尼龍材質V型托塊，可根據被檢測零部件的直徑調節中心高，另有各類專用托架供選擇，可滿足各種形狀的工件支承需要。

6、通用型熒光磁粉探傷機當極間距在700mm以內配一支氣缸夾緊工件，超過700mm時配二支氣缸夾緊工件。

7、通用型熒光磁粉探傷機自帶衰減式退磁功能。

8、通用型熒光磁粉探傷機，配有磁懸液自動噴淋裝置，純銅球閥配合純銅萬向噴頭可按需調節噴液方向及流量大小，在磁化操作位前配有透明檔液板，既確保磁懸液不會飛濺出磁粉探傷機，又不遮擋操作者視線。

9、通用型熒光磁粉探傷機,標配UV-100型高強度紫外燈（距工件表面380mm處照度達到1200μW/cm2）通過鏈條吊裝于磁化工位上方，可上下調節高度，當極間距超過700mm時，可配套鋁合金導軌左右移動對長工件進行熒光觀察。另外客戶可根據需要選購UV-400、UV365/LED型高強度紫外線燈（距工件表面380mm處照度達到6000μW/cm2以上）。

10、通用型熒光磁粉探傷機的機型按電路控制面板的安裝位置可分為機電一體、機電分開二種機型 。

11、通用型熒光磁粉探傷機的機型按暗室的結構、材質分為半封閉式、全封閉式兩種機型 。

12、通用型熒光磁粉探傷機的機型按是否帶夾緊轉動功能分為CJW與CDW或CDG兩種型號。

注明：1、CJW/CDW/CDG宏旭公司在前面均加上H作為識別廠名的代碼請注意；

2、HCJW代表是“射陽宏旭探傷機制造有限公司制造的交流固定式磁粉探傷機”；

3、HCDW代表是“射陽宏旭探傷機制造有限公司制造的多功能固定式磁粉探傷機”；

4、HCDG代表是“射陽宏旭探傷機制造有限公司制造的多功能熒光磁粉探傷機”。

13、通用型熒光磁粉探傷機的四面均配有可開啟的活動門，配有排風扇、日光燈，既提高設備美觀、清潔性又便于對設備的維護檢修。

14、整機噴塑，易清潔、耐腐蝕?？砂纯蛻舻纳珮?biāo)定色。
