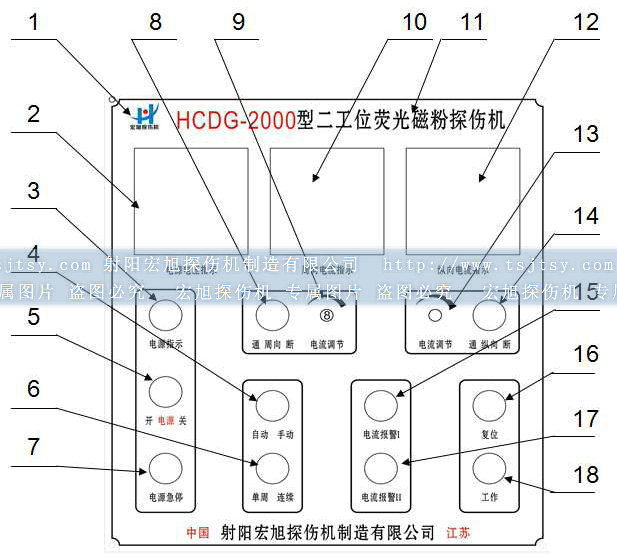

序號

名稱

功能說明

1

公司標志

指示“射陽宏旭探傷機制造有限公司”公司標志

2

電源電壓表

指示電源電壓是否正常

3

電源指示

指示設備接通電源

4

手動/自動 切換開關

切換設備“手動”“自動”運行狀態

5

電源開關

為設備工作電源開關， 右旋為開，左旋為關

6

單周/連續 切換開關

在“自動”狀態下通過該按鈕控制程序單周或連續運行

7

電源急停按鈕

在“手動”“自動”狀態下通過該按鈕隨時切斷電源

8

周向通斷開關

接通時允許周向磁化，斷開時不允許周向磁化

9

周向電流調節電位器

調節周向電流大小

10

周向電流指示表

指示周向磁化電流大小

11

設備型號

指示設備的具體型號

12

縱向電流指示表

指示縱向磁化磁勢大小（指示電流乘以線圈匝數）

13

縱向電流調節電位器

調節縱向磁勢的大小

14

縱向通斷開關

接通時允許縱向磁化，斷開時不允許縱向磁化

15

電流報警Ⅰ

紅色報警，指示觀察工位另一側的磁化電極無電流通過

16

復位按鈕

按下控制設備動作自動復位到初始狀態

17

電流報警Ⅱ

綠色報警，指示觀察工位側的磁化電極無電流通過

18

磁化工作按鈕

在“手動”狀態下按下對工件充磁

在“自動”狀態下按下啟動設備的自動功能

序號

名稱

功能說明

1

磁化工作按鈕

在“手動”狀態下通過該按鈕對工件磁化

在“自動”狀態下通過該按鈕啟動設備自動功能

2

輸送按鈕

在“手動”狀態下通過該按鈕控制輸送裝置啟動與停止

3

磁化電極夾緊按鈕

在“手動”狀態下按下對氣缸控制夾緊工件

4

磁化電極松夾按鈕

在“手動”狀態下按下對氣缸控制松開工件

5

磁懸噴液按鈕

在“手動”狀態下按下控制磁懸液噴或關

6

復位按鈕

按下控制設備動作自動復位到初始狀
